Panduan Jambatan Bailey: Spesifikasi, Kapasiti Muatan dan Penggunaan

Apakah Jambatan Bailey dan Mengapa Ia Masih Penting Hari Ini

A Jambatan Bailey ialah jambatan kekuda keluli modular pasang siap dibina daripada panel piawai yang bercantum tanpa kimpalan atau kren berat. Krew kecil boleh membina lintasan satu lorong yang berfungsi merentasi jurang 20 hingga 30 meter dalam sehari menggunakan alatan tangan, penggelek dan hidung pelancar, kemudian memisahkannya dan mengalihkannya ke tapak seterusnya setelah kerja selesai. Gabungan kelajuan, kebolehgunaan semula dan kapasiti muatan itulah sebab reka bentuk kekal dalam perkhidmatan aktif selama lebih lapan puluh tahun, daripada lintasan sungai zaman perang ke jalan perlombongan moden, projek pemulihan banjir dan laluan akses luar bandar.

Panel itu sendiri adalah teras sistem: setiap satu mengukur 3.048 meter panjang dan 2.15 meter tinggi , dan mereka menyematkan bersebelahan dan disusun berlapis-lapis untuk membina kekuda dengan hampir semua kekuatan. Konfigurasi tunggal tunggal mengendalikan trafik kenderaan ringan dalam jarak yang singkat, manakala tindanan dua dua atau tiga kali ganda menolak panel asas yang sama ke dalam struktur yang dinilai untuk trak berat, treler perlombongan atau konvoi tentera yang melintasi jarak sehingga 60 meter pada kit standard, dan lebih daripada itu dengan varian siri bertetulang atau padat.

Perkara yang menjadikan reka bentuk patut difahami secara terperinci bukan hanya dimensi panel tetapi logik asas: setiap komponen boleh ditukar ganti, setiap sambungan adalah mekanikal dan bukannya dikimpal di tapak, dan keseluruhan struktur boleh diubah saiz dengan menambah atau mengalih keluar bahagian piawai dan bukannya mereka bentuk semula dari awal. Logik itulah yang dibongkar oleh seluruh panduan ini, bahagian demi bahagian, daripada sejarah sistem hingga cara pasukan projek sebenarnya memilih dan mengekalkannya hari ini.

Asal-usul dan Cara Reka Bentuk Berubah Menjadi Sistem Kompak Moden

Jambatan Bailey yang asal telah direka oleh jurutera British Donald Bailey pada awal 1940-an untuk menyelesaikan masalah medan perang: tentera perlu menyeberangi jambatan yang bertiup dan membanjiri sungai lebih cepat daripada struktur keluli tetap yang boleh dibina. Sistem panel-dan-pin bermaksud komponen boleh dihasilkan secara sama pada skala, dihantar dalam trak standard, dan dipasang oleh askar tanpa latihan khusus. Laporan lapangan dari tempoh itu mengkreditkan reka bentuk dengan membiarkan unit yang bergerak seiring dengan pasukan yang berundur dan bukannya terhenti di setiap lintasan yang rosak.

Tiga pilihan reka bentuk membolehkannya, dan mereka patut diberi nama kerana mereka masih menentukan barisan produk moden:

Saiz panel tunggal yang boleh dihasilkan dalam jumlah di beberapa kilang dan kekal boleh ditukar ganti antara kelompok.
Sistem sambungan pin yang tidak memerlukan kimpalan, tiada bolt yang memerlukan spesifikasi tork yang tepat, dan tiada perdagangan mahir di tapak.
Kaedah pelancaran julur yang membolehkan struktur mencecah celah tanpa memerlukan kren diletakkan di tebing jauh.

Selepas perang, logik yang sama dibawa ke dalam kejuruteraan awam. Agensi tindak balas bencana menerima pakainya untuk jalan yang telah dibersihkan, syarikat perlombongan menggunakannya untuk mencapai badan bijih terpencil, dan kerajaan luar bandar menggunakannya untuk menggantikan jambatan kayu yang runtuh tanpa menunggu bertahun-tahun untuk struktur konkrit kekal. Sejak itu, pengilang telah memperhalusi gred keluli asal, toleransi panel dan pin penyambung menjadi siri padat yang lebih ringan dan berkekuatan lebih tinggi yang membawa lebih banyak beban per kilogram keluli daripada keluli asal zaman perang, sambil mengekalkan logik pemasangan teras yang sama yang menjadikan jambatan itu berguna di tempat pertama.

Evolusi yang paling ketara dalam generasi produk terkini ialah peralihan ke arah keluarga panel padat yang mengurangkan jumlah berat keluli setiap meter rentang sambil meningkatkan beban terkadar. Di mana jambatan panel generasi awal mungkin memerlukan kekuda tiga kali ganda untuk membawa trak lebuh raya yang dimuatkan sepenuhnya, panel padat moden mencapai kapasiti setanding dengan lapisan yang lebih sedikit, yang secara langsung mengurangkan masa pemasangan dan volum pengangkutan. Pertambahan kecekapan itu merupakan sebab utama reka bentuk itu seiring dengan armada kenderaan moden yang lebih berat dan bukannya digantikan dengan konsep penyambungan yang lebih baharu.

Spesifikasi Teknikal: Panel, Gred Keluli dan Julat Span

Jambatan panel jenis Bailey moden biasanya dibuat daripada S355 keluli struktur berkekuatan tinggi , gred yang dipilih kerana ia memegang nisbah kekuatan kepada berat yang menggalakkan untuk komponen yang masih perlu diangkat dan dibawa dengan tangan atau jentera ringan di tapak. Anggota salib datang dalam set kecil lebar jalan standard supaya stok panel yang sama boleh menyokong lintasan tentera satu lorong dan bantuan bencana atau jalan awam dua lorong yang lebih luas.

Dimensi panel dan geladak biasa digunakan merentas sistem jambatan jenis Bailey biasa.
Komponen	Dimensi Standard	Nota
Panel kekuda	3.048m x 2.15m	Bolt bersebelahan dan dalam lapisan bertindan
Lebar jalan, satu lorong	3.15m	Biasa untuk lintasan luar bandar dan kecemasan
Lebar jalan, standard	4.20m	Sesuai dengan kebanyakan trak dan peralatan pertanian
Lebar jalan, dua lorong	7.35m	Trafik dua hala pada laluan volum yang lebih tinggi
Julat rentang biasa	10m hingga 60m (kit standard)	Siri padat dan diperkukuh melampaui ini
Dilanjutkan julat berbilang rentang	Sehingga 300m	Dicapai dengan jeti perantaraan antara bahagian

Span dan beban bukan nombor tetap untuk Jambatan Bailey; ia adalah fungsi berapa banyak lapisan panel dan berapa banyak kord sebelah menyebelah digunakan dalam kekuda. Kekuda tunggal-tunggal menutup celah yang lebih pendek pada muatan yang lebih ringan, kekuda dua-tunggal atau tiga-tiga menambah kekuatan untuk rentang sederhana, dan kekuda dua-dua atau tiga-ganda adalah apa yang jurutera capai apabila lintasan perlu membawa trak muatan, treler perlombongan atau kenderaan yang dijejaki pada jarak yang lebih jauh.

Membaca Konvensyen Penamaan Kekuda

Corak penamaan yang digunakan di seluruh industri mengikut logik mudah setelah ia dinyatakan. Perkataan pertama menerangkan bilangan panel yang duduk bersebelahan dalam arah mendatar, dan perkataan kedua menerangkan bilangan lapisan yang disusun secara menegak. Kekuda tunggal mempunyai satu panel lebar dan satu panel tinggi; double-double mempunyai dua panel lebar dan dua panel tinggi, dan seterusnya. Membaca helaian spesifikasi menjadi lebih mudah apabila corak itu jelas, kerana dua perkataan yang sama juga memberitahu anda kira-kira berapa banyak keluli, berapa banyak masa pemasangan dan berapa banyak kapasiti beban yang mewakili kekuda tertentu berbanding yang lain dalam keluarga.

Perkakasan Sambungan Panel

Setiap panel bersambung ke jirannya melalui pin keluli menegak yang digerakkan melalui lug bersambung yang dibuang ke hujung panel, diikat dengan klip pengunci yang dipanggil penahan pin panel. Kaedah sambungan inilah yang membolehkan pemasangan tanpa kimpalan: pin boleh didorong dan dikeluarkan dengan tukul, dan klip penahan boleh diperiksa secara visual semasa pemeriksaan tanpa sebarang alat khusus. Transom, rasuk silang yang merentang antara kekuda dan membawa geladak, bersambung ke panel melalui sistem pendakap berasingan yang juga bergantung pada pin dan bukannya bolt yang memerlukan sepana tork, memastikan keseluruhan struktur boleh diservis dengan peralatan yang minimum.

Kapasiti Beban: Apa yang Sebenarnya Boleh Dibawa oleh Jambatan Bailey

Titik rujukan biasa ialah a konfigurasi satu lorong standard menyokong beban dalam julat 20 hingga 40 tan , yang meliputi kebanyakan trak penghantaran, peralatan ladang dan kenderaan tentera ringan. Menambah panel kekuda atau beralih ke konfigurasi dua atau tiga kali ganda meningkatkan siling itu dengan ketara, dan sistem padat tugas berat yang dibina untuk perlombongan dan logistik lebuh raya direka bentuk untuk dibawa sehingga 100 tan treler merentasi rentang yang boleh memanjang hingga 300 meter apabila dibina dalam bahagian berbilang rentang dengan tiang perantaraan.

Empat pembolehubah menentukan nombor dunia sebenar untuk mana-mana persimpangan tertentu:

Konfigurasi kekuda: lapisan panel tunggal, dua atau tiga bertindan dan berpasangan menukar laluan beban secara mendadak.
Gred keluli dan keadaan panel: keluli berkekuatan lebih tinggi dan panel bebas daripada kakisan atau rekahan keletihan memegang kapasiti penarafan mereka lebih lama.
Panjang rentang: rentang yang lebih panjang tidak disokong memerlukan tetulang tambahan atau tiang perantaraan untuk memastikan pesongan dalam had yang selamat.
Lebar geladak dan anggota silang: geladak yang lebih luas mengagihkan beban gandar secara berbeza daripada geladak lorong tunggal yang sempit.

Jurutera mengukur jambatan di sekeliling kenderaan paling berat yang dijangka melintasinya, bukan biasa, dan adalah amalan standard untuk mereka bentuk dalam jidar melebihi beban gandar maksimum yang dijangkakan daripada menjalankan lintasan pada had teorinya.

Bagaimana Penarafan Beban Berkaitan dengan Kenderaan Sebenar

Angka beban pada helaian spesifikasi hanya menjadi berguna apabila diterjemahkan ke dalam kenderaan yang sebenarnya dijangkakan oleh projek. Pengadun konkrit yang dimuatkan, sebagai contoh, biasanya terletak dalam julat berat kasar 25 hingga 30 tan, dengan baik dalam penarafan satu lorong standard. Treler pengangkutan perlombongan yang dimuatkan sepenuhnya, sebaliknya, boleh melebihi 80 tan dengan mudah, itulah sebabnya jalan akses perlombongan hampir selalu menentukan konfigurasi dua atau tiga kali ganda dan bukannya kit paling ringan yang tersedia. Memadankan kekuda dengan kenderaan realistik yang paling berat, termasuk sebarang pembinaan bersaiz besar atau peralatan kecemasan yang mungkin bersilang sekali-sekala, merupakan pengiraan tunggal yang paling penting dalam keseluruhan proses perancangan.

Pemuatan Dinamik dan Getaran

Kapasiti beban statik hanyalah sebahagian daripada gambar. Kenderaan bergerak memperkenalkan pemuatan dinamik, bermakna daya pada kekuda berubah apabila kenderaan memecut, membrek atau melintasi pada kelajuan, dan kitaran pemunggahan dan pemunggahan berulang menyumbang kepada kelesuan logam jangka panjang pada sambungan pin. Inilah sebabnya mengapa had laju biasanya disiarkan pada jambatan panel sementara, dan mengapa trafik yang lebih berat atau lebih kerap membenarkan pemilihan kekuda yang lebih konservatif daripada yang dicadangkan oleh penarafan statik kosong sahaja.

Bagaimana Jambatan Bailey Naik: Kaedah Pelancaran

Ciri tandatangan sistem ialah pelancaran julur . Krew memasang kekuda pada penggelek di tebing berhampiran, pasangkan hidung pelancar keluli ringan ke hujung hadapan, dan tolak struktur yang semakin meningkat keluar di atas bahagian celah demi bahagian. Oleh kerana hidung lebih ringan daripada kekuda utama, ia mengurangkan momen tipping manakala jambatan masih tidak disokong di bahagian jauh, membiarkan struktur menjangkau tanpa kren mengangkatnya ke tempatnya.

Urutan biasa kelihatan seperti ini:

Tinjau tapak, sahkan jarak jurang, dan gred platform kerja dengan trek penggelek di tebing berhampiran.
Bolt panel kekuda ke dalam konfigurasi yang dipilih, menambah transom dan tali apabila dek terbentuk.
Pasangkan hidung pelancar dan mula tolak pemasangan ke hadapan pada penggelek, tambah panel di bahagian belakang apabila bahagian hadapan maju.
Sebaik sahaja hidung mencapai tebing yang jauh, turunkan struktur ke atas galas dan keluarkan penggelek dan hidung.
Pasang geladak, pagar dan tanjakan pendekatan, kemudian jalankan pemeriksaan muatan sebelum membuka lintasan kepada lalu lintas.

Kerana setiap bahagian bolt atau pin bersama-sama, krew yang sama boleh membalikkan proses itu secepat mungkin, itulah sebabnya reka bentuk kekal sebagai pilihan lalai apabila lintasan adalah benar-benar sementara atau perlu dipindahkan apabila projek bergerak di sepanjang laluan.

Saiz Krew dan Keperluan Peralatan

Salah satu kelebihan paling praktikal kaedah pelancaran ialah betapa sedikit peralatan yang diperlukan berbanding dengan mengangkat rentang siap ke tempatnya. Krew pemasangan biasa untuk lintasan satu lorong terdiri daripada lapan hingga lima belas orang yang bekerja dengan alatan tangan, panel dollie dan trek penggelek ringkas, tanpa memerlukan kren yang dinilai untuk berat penuh kekuda siap. Konfigurasi dua kali ganda atau tiga kali ganda dan projek berbilang rentang yang lebih panjang secara semula jadi memerlukan krew yang lebih besar dan jentera ringan seperti forklift atau kren kecil untuk menggerakkan susunan panel, tetapi projek tersebut juga mengelakkan keperluan untuk peralatan angkat berat yang diperlukan oleh pemasangan jambatan galang keluli konvensional.

Penyediaan Tapak dan Pertimbangan Abutment

Kelajuan pemasangan sangat bergantung pada seberapa baik bank disediakan sebelum panel tiba. Abutment, struktur pada setiap hujung yang membawa berat jambatan ke dalam tanah, memerlukan permukaan galas yang stabil dan rata yang mampu mengendalikan beban tindak balas pekat pada setiap hujung kekuda. Di atas tanah yang lembut atau tidak stabil, ini selalunya bermakna meletakkan pad galas kayu atau keluli, atau dalam kes yang lebih mencabar, menuangkan tapak konkrit kecil sebelum pemasangan bermula. Melangkau penyediaan abutment yang betul adalah salah satu punca paling biasa masalah penjajaran semasa pelancaran, jadi kru berpengalaman menganggap penyediaan bank sama pentingnya dengan pemasangan kekuda itu sendiri.

Gred Keluli, Perlindungan Kakisan dan Hayat Perkhidmatan

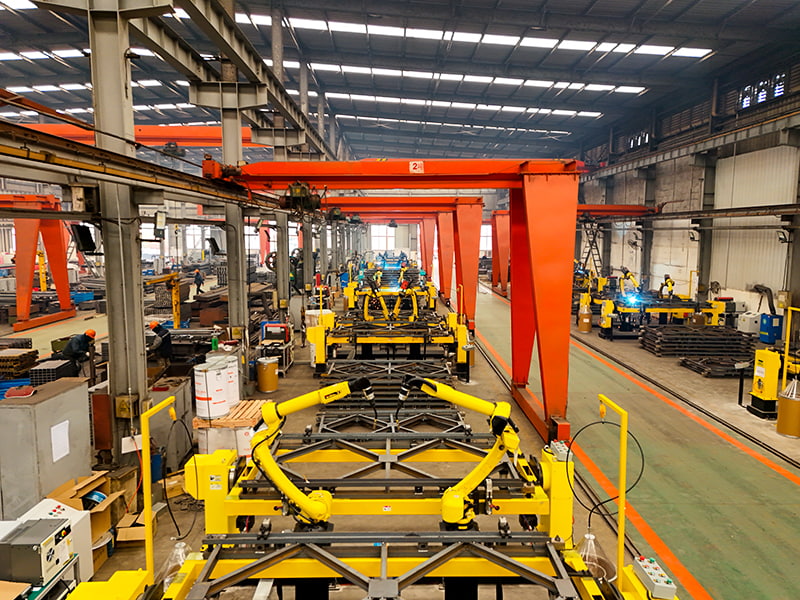

Kualiti panel adalah apa yang memisahkan jambatan yang bertahan beberapa dekad daripada jambatan yang memerlukan penggantian awal. Kebanyakan pengeluar semasa membina panel daripada keluli S355 dan menyelesaikannya dengan galvanizing hot-dip , proses salutan zink yang melindungi keluli daripada karat dalam persekitaran luar dan basah. Panel bergalvani biasanya membawa anggaran hayat perkhidmatan dalam julat 10 hingga 25 tahun bergantung pada pendedahan iklim, pemuatan lalu lintas dan sejauh mana lintasan itu diperiksa dan diselenggara secara konsisten.

Tapak pantai, tropika dan industri berat mempercepatkan kakisan, jadi jambatan yang digunakan dalam keadaan tersebut mendapat manfaat daripada salutan galvanizing atau tambahan yang lebih tebal di atas lapisan zink asas. Salutan kalis api atau intumescent juga digunakan pada jambatan yang melalui atau berhampiran kemudahan dengan risiko kebakaran, seperti limbungan kapal atau loji industri, di mana salutan berasaskan air rendah VOC telah menjadi perkara biasa kerana ia mengurangkan masa henti penyelenggaraan berbanding dengan produk berasaskan pelarut lama.

Mengapa Pilihan Gred Keluli Penting Melebihi Kekuatan

Gred keluli memberi kesan lebih daripada kekuatan tegangan mentah. Keluli gred lebih tinggi seperti S355 juga cenderung untuk menawarkan rintangan keletihan yang lebih baik pada sambungan pin, yang sangat penting untuk struktur yang mengalami kitaran pemuatan berulang daripada melintasi lalu lintas dan bukannya beban tetap dan tidak berubah bangunan. Panel yang dibina daripada keluli gred rendah mungkin memenuhi keperluan beban statik di atas kertas semasa haus lebih cepat pada titik sambungan di bawah trafik sebenar, itulah sebabnya pengeluar terkemuka menyatakan prestasi keletihan bersama kekuatan hasil asas apabila menerangkan keluli mereka.

Ketebalan Galvanisasi dan Padanan Persekitaran

Tidak semua salutan tergalvani adalah sama. Ketebalan salutan, biasanya diukur dalam mikron, harus dipadankan dengan kategori kakisan tapak dan bukannya digunakan pada ketebalan lalai tunggal merentas setiap projek. Jambatan yang digunakan dalam iklim pedalaman yang kering boleh berprestasi baik dengan ketebalan salutan standard, manakala jambatan digunakan berhampiran air laut, asap industri atau dalam iklim tropika yang lembap secara konsisten mendapat manfaat daripada lapisan zink yang lebih tebal atau lapisan atas tambahan untuk mencapai sasaran hayat perkhidmatan yang sama. Melayan ketebalan galvanizing sebagai keputusan khusus tapak dan bukannya spesifikasi tetap adalah salah satu cara paling jelas untuk memanjangkan tahun boleh guna jambatan.

Tempat Bailey Bridges Digunakan Hari Ini

Senarai permohonan telah berkembang jauh melebihi akar ketenteraannya. Lima sektor menyumbang kepada permintaan terkini:

Pemulihan Bencana dan Tindak Balas Banjir

Apabila banjir atau gempa bumi menyebabkan jambatan jalan raya terputus, memulihkan sambungan selalunya merupakan satu-satunya cara terpantas untuk mendapatkan bekalan kecemasan, pengangkutan perubatan dan krew pembaikan bergerak semula. Oleh kerana panel boleh disimpan dan dihantar dalam masa yang singkat, lintasan sementara boleh dijalankan semula dalam beberapa hari dan bukannya bulan penggantian konkrit yang dituangkan. Agensi pengurusan kecemasan di kawasan rawan banjir kerap menyimpan stok panel di depoh wilayah secara khusus supaya lintasan boleh dipulihkan dalam masa 48 hingga 72 jam selepas kegagalan dilaporkan.

Jalan Perlombongan dan Akses Sumber

Operasi perlombongan selalunya perlu mengalihkan trak dan treler yang dimuatkan merentasi jurang, sungai atau tanah yang tidak stabil di mana struktur kekal tidak dibenarkan untuk jangka hayat operasi. Konfigurasi kekuda dua kali ganda atau tiga kali ganda dinilai untuk treler 100 tan memastikan bijih dan peralatan bergerak mengikut jadual yang dikawal oleh lombong, dan kerana jambatan itu boleh dipindahkan sebaik sahaja lubang atau jalan angkut habis, pelaburan modal diteruskan ke fasa operasi seterusnya dan bukannya menjadi aset yang terkandas.

Penggantian Jalan Luar Bandar dan Perbandaran

Kerajaan tempatan menggunakan jambatan panel untuk memastikan laluan terbuka sementara penggantian kekal direka bentuk dan dibiayai, atau sebagai penyelesaian tetap kos lebih rendah di jalan luar bandar dengan trafik rendah di mana struktur konkrit penuh tidak wajar dari segi ekonomi. Kes penggunaan ini telah berkembang dengan ketara apabila belanjawan infrastruktur luar bandar menghadapi tekanan yang semakin meningkat, memandangkan jambatan panel boleh dipasang pada sebahagian kecil daripada masa dan selalunya sebahagian kecil daripada kos struktur tuang di tempat untuk rentang yang sama.

Logistik Ketenteraan dan Taktikal

Kes penggunaan asal masih aktif: jambatan panel modular kekal sebagai sebahagian daripada kejuruteraan tempur kerana ia boleh diangkut dalam trak standard, dipasang tanpa kren, dan dinilai berdasarkan klasifikasi beban yang ditetapkan untuk kenderaan berjejak dan beroda.

Pembinaan dan Akses Utiliti

Kontraktor am menggunakan jambatan panel sebagai jalan pengangkutan sementara merentasi penggalian, sungai atau koridor utiliti semasa projek pembinaan besar, kemudian menempatkan semula struktur setelah fasa projek itu selesai. Syarikat utiliti menggunakan pendekatan yang sama untuk mencapai menara penghantaran atau bahagian saluran paip yang merentasi air atau lurah, di mana jambatan akses kekal tidak akan mewajarkan kosnya untuk projek yang hanya memerlukan lintasan semasa lawatan pembinaan dan penyelenggaraan.

Jambatan Bailey lwn Jenis Jambatan Sementara Lain

Pasukan projek yang membandingkan pilihan penjembatan biasanya menimbang jambatan panel dengan dua alternatif: jambatan rasuk keluli modular atau lintasan terapung yang disokong tongkang.

Membandingkan jambatan panel dengan kaedah lintasan sementara biasa yang lain.
Jenis Jambatan	Span Biasa	Kelajuan Pemasangan	Sesuai Terbaik
Bailey / jambatan panel	10m hingga 300m	Jam hingga beberapa hari	Kenderaan berat, lintasan yang boleh dipindahkan, tindak balas bencana
Jambatan rasuk keluli modular	Sehingga 40m	1 hingga 2 hari	Lintasan gaya kekal yang lebih pendek dengan akses kren
Jambatan pontun / tongkang terapung	Boleh ubah, bergantung kepada air	jam	Air dalam, paras air yang turun naik, logistik marin

Jambatan panel menang di dua bahagian yang kebanyakan alternatif tidak dapat dipadankan pada masa yang sama: ia mengendalikan beban gandar yang benar-benar berat dan ia boleh dibina tanpa kren, yang sangat penting di tapak yang peralatan angkat berat mahal atau mustahil untuk dibawa masuk.

Apabila Jambatan Rasuk Modular Lebih Bermakna

Jambatan rasuk keluli modular, dibina daripada bahagian galang pasang siap yang diangkat ke tempatnya oleh kren, boleh menjadi lebih sesuai apabila akses kren sudah tersedia di tapak, rentangnya pendek, dan lintasan dijangka kekal di tempatnya selama bertahun-tahun tanpa penempatan semula. Oleh kerana jambatan rasuk menggunakan lebih sedikit komponen yang lebih besar berbanding banyak panel kecil, tenaga kerja pemasangan di tapak adalah lebih rendah, walaupun pertukaran adalah pergantungan yang lebih berat pada peralatan mengangkat yang tidak diperlukan oleh jambatan panel.

Apabila Jambatan Terapung Lebih Bermakna

Jambatan pontoon terapung menyelesaikan masalah yang berbeza sepenuhnya: menyeberangi air di mana bahagian bawahnya terlalu dalam, terlalu lembut, atau terlalu berubah-ubah untuk tiang tetap menjadi praktikal. Ia digunakan dengan sangat cepat dan menyesuaikan diri dengan perubahan paras air, tetapi ia tidak sesuai dengan trafik trak yang berterusan seperti mana jambatan panel yang dikonfigurasikan dengan betul, dan ia jauh lebih terdedah kepada keadaan semasa, serpihan dan cuaca daripada struktur tetap yang merentangi di atas air.

Faktor Kos dan Ekonomi Projek

Jumlah kos projek untuk jambatan panel dipecahkan kepada beberapa kategori yang boleh diramal dan memahaminya membantu perancang projek membuat belanjawan dengan tepat dan bukannya terkejut dengan item baris yang bukan sebahagian daripada anggaran awal.

Perolehan panel dan perkakasan, yang berskala dengan konfigurasi kekuda dan jumlah panjang rentang dan bukannya kadar per meter rata.
Pengangkutan ke tapak, yang sangat bergantung pada jarak dan kebolehcapaian tapak, memandangkan tapak terpencil atau pergunungan boleh menambah kos logistik yang ketara.
Penyediaan tapak, termasuk penggredan abutment, pad galas atau tapak yang diperlukan untuk menyokong struktur siap.
Buruh untuk pemasangan dan pelancaran, yang berbeza-beza mengikut pengalaman krew dan kerumitan kekuda tetapi kekal sederhana berbanding dengan buruh pembinaan jambatan konvensional.
Pemeriksaan dan penyelenggaraan yang berterusan sepanjang hayat perkhidmatan, termasuk penyalut semula berkala atau penggantian perkakasan apabila panel semakin tua.

Kes ekonomi untuk jambatan panel biasanya paling kukuh apabila lintasan itu benar-benar sementara, apabila garis masa projek tidak dapat menyerap bulan yang diperlukan oleh struktur kekal, atau apabila stok panel yang sama akan digunakan semula merentas berbilang tapak sepanjang hayat perkhidmatannya. Oleh kerana komponen keluli mengekalkan nilai jualan semula dan penggunaan semula, kos efektif setiap projek menurun dengan ketara bagi organisasi yang menggunakan semula inventori yang sama berulang kali dan bukannya menganggap setiap lintasan sebagai pembelian sekali sahaja.

Memilih Konfigurasi yang Tepat untuk Projek

Memilih konfigurasi adalah untuk memadankan susun atur kekuda dan gred keluli kepada tiga realiti tapak dan bukannya memilih kit terbesar yang tersedia secara lalai.

Sahkan jarak jurang sebenar dan sebarang keperluan untuk jeti perantaraan pada lintasan yang lebih panjang.
Kenal pasti kenderaan atau beban gandar paling berat yang akan melintasi secara realistik, bukan hanya trafik purata.
Akaun untuk akses tapak: jika kren tidak dapat sampai ke lokasi, sistem panel bolt-together selalunya merupakan satu-satunya pilihan praktikal tanpa mengira rentang.
Faktorkan berapa lama lintasan perlu kekal dalam perkhidmatan, kerana itu mendorong pilihan salutan dan gred keluli.
Rancang lebar jalan di sekitar keperluan trafik sebenar; dek satu lorong adalah lebih ringan dan lebih pantas untuk dibina apabila aliran dua hala tidak diperlukan.

Peraturan praktikal yang berguna daripada pengalaman lapangan: membesarkan konfigurasi kekuda dengan satu langkah di atas beban minimum yang dikira jarang menambahkan kos atau masa pemasangan yang ketara, dan ia memberikan margin yang selesa untuk beban yang tidak dijangka seperti peralatan pembinaan atau kenderaan kecemasan yang bukan sebahagian daripada pelan trafik asal.

Keputusan Satu Lorong lwn Dua Lorong

Kelantangan trafik, bukan panjang rentang, biasanya yang menentukan antara geladak satu lorong dan dua lorong. Persimpangan yang melayani perjalanan trak sekali-sekala atau tapak kerja tunggal jarang memerlukan kapasiti dua hala, dan dek yang lebih sempit mengurangkan kedua-dua kiraan panel dan masa pemasangan. Dek dua lorong menjadi berbaloi apabila jumlah trafik cukup tinggi sehingga kenderaan yang menunggu satu lorong untuk mengosongkan akan menyebabkan kelewatan yang bermakna, yang lebih biasa di jalan awam luar bandar berbanding di laluan akses perlombongan atau pembinaan persendirian.

Merancang untuk Lintasan Berbilang Span

Jurang yang sangat lebar, seperti lembah sungai yang luas, selalunya tidak boleh direntasi secara ekonomi dengan satu rentang yang tidak disokong walaupun pada kekuatan kekuda maksimum, kerana pesongan dan berat keluli kedua-duanya meningkat dengan mendadak apabila panjang rentang bertambah. Dalam kes ini, jurutera merancang susun atur berbilang rentang menggunakan jeti perantaraan, yang memecahkan lintasan kepada rentang individu yang lebih pendek dan lebih cekap. Pendekatan inilah yang membolehkan sistem keseluruhan mencapai keupayaan rentang yang didokumenkan sepanjang 300 meter sambil mengekalkan setiap rentang individu dalam julat yang cekap dan diuji dengan baik.

Memastikan Jambatan Panel Selamat Sepanjang Hayat Perkhidmatannya

Jambatan panel hanya boleh dipercayai seperti penyelenggaraannya. Rutin pemeriksaan biasa tertumpu pada tiga kawasan: keadaan pin dan bolt penyambung, kakisan atau salutan yang boleh dilihat pada panel, dan sebarang pesongan atau salah jajaran pada geladak di bawah beban. Menangkap pin yang longgar atau tempat kakisan awal semasa pemeriksaan rutin adalah jauh lebih murah daripada menangani isu struktur selepas ia merebak.

Tapak dalam persekitaran lembap, pesisir pantai atau perindustrian harus memendekkan selang waktu antara pemeriksaan berbanding dengan lokasi pedalaman yang kering, kerana kakisan memecut lebih cepat apabila terdapat garam, lembapan atau bahan kimia bawaan udara. Jambatan yang melihat trafik trak berat yang berterusan, seperti jalan pengangkutan perlombongan, juga memerlukan pemeriksaan sambungan yang lebih kerap daripada lintasan luar bandar yang digunakan secara ringan, semata-mata kerana pemuatan berat yang berulang kali memberikan tekanan kitaran pada pin dan kimpalan dari semasa ke semasa.

Senarai Semak Pemeriksaan Praktikal

Titik pemeriksaan biasa dan kekerapan pemeriksaan yang disyorkan untuk jambatan panel dalam perkhidmatan aktif.
Titik Pemeriksaan	Apa yang perlu disemak	Kekerapan yang Dicadangkan
Pin dan penahan panel	Kelonggaran, klip penahan hilang, haus yang boleh dilihat	Bulanan di lintasan yang digunakan berat
Salutan bergalvani	Sumbing, calar mendedahkan keluli kosong, bintik karat	Suku tahunan
Dek dan bolt dek	Pengikat longgar, bahan dek yang haus atau retak	Bulanan
Titik galas dan penyangga	Penempatan, retak, genangan air berhampiran tapak	Suku tahunan, and after major storms
Pesongan keseluruhan di bawah beban	Kendur atau getaran luar biasa berbanding dengan bacaan garis dasar	Setiap tahun, atau selepas sebarang peristiwa lebihan yang diketahui

Menyimpan log bertulis tarikh dan penemuan pemeriksaan yang ringkas menjadikannya lebih mudah untuk mengesan trend beransur-ansur, seperti salutan yang haus lebih cepat daripada yang dijangkakan dalam satu bahagian, sebelum ia menjadi masalah mendesak. Ini amat berharga untuk organisasi yang menempatkan semula stok panel yang sama antara projek, kerana sejarah penyelenggaraan bergerak dengan komponen dan bukannya kekal terikat pada satu tapak.

Mengangkut dan Menyimpan Stok Panel

Oleh kerana daya tarikan keseluruhan sistem bergantung pada kemudahalihan, cara panel diangkut dan disimpan antara projek adalah penting hampir sama seperti cara ia dipasang. Panel disusun dengan cekap pada trak flatbed atau dalam bekas penghantaran standard, dan sistem inventori yang teratur, biasanya menjejaki panel mengikut kelompok dan tarikh pemeriksaan, memastikan armada bersedia untuk digunakan tanpa mengisih melalui stok yang tidak sepadan atau tidak disahkan pada masa persimpangan diperlukan dengan segera.

Keadaan storan antara penggunaan mempengaruhi prestasi salutan jangka panjang sama seperti perkhidmatan aktif. Panel yang disimpan di luar dalam hubungan langsung dengan tanah atau air bertakung menghakis lebih cepat daripada panel yang disimpan di rak yang dinaikkan dengan saliran dan aliran udara yang mencukupi, walaupun ia tidak membawa lalu lintas pada masa itu. Organisasi yang menyimpan inventori panel yang besar untuk tindak balas bencana berulang atau projek penempatan semula perlombongan secara amnya mendapati bahawa pelaburan sederhana dalam storan racked yang betul membayar sendiri berkali-kali ganda dalam jangka hayat panel yang dilanjutkan.

Soalan Lazim Mengenai Bailey Bridges

Berapa lamakah masa yang diambil untuk membina Jambatan Bailey?

Lintasan satu lorong di atas jurang 20 hingga 30 meter lazimnya boleh dipasang dan dilancarkan dalam masa sehari oleh krew berpengalaman, walaupun bentangan yang lebih panjang atau susun atur berbilang rentang dengan jeti perantaraan secara semula jadi mengambil masa yang lebih lama untuk merancang dan membina.

Berapakah jarak maksimum yang boleh dilalui oleh Jambatan Bailey?

Kit rentang tunggal standard biasanya meliputi sehingga sekitar 60 meter, manakala sistem padat dan diperkukuh yang dibina dengan pelbagai rentang dan sokongan perantaraan boleh memanjang hingga 300 meter untuk projek infrastruktur berskala besar.

Bolehkah Jambatan Bailey digunakan semula selepas ia dibongkar?

ya. Kebolehgunaan semula ialah salah satu kelebihan teras reka bentuk: panel, pin dan geladak dibina untuk diasingkan dengan bersih dan dipasang semula di tapak yang berbeza, itulah sebabnya banyak armada tindak balas bencana dan perlombongan menyimpan stok panel sedia untuk digunakan semula daripada membeli baharu untuk setiap projek.

Apakah perbezaan antara konfigurasi kekuda tunggal, dua kali ganda dan tiga kali ganda?

Angka tersebut menerangkan bilangan lapisan panel yang digandingkan sebelah menyebelah (tunggal, dua kali ganda, tiga kali ganda) dan disusun secara menegak. Lebih banyak lapisan dan tindanan meningkatkan kapasiti beban dan membenarkan rentang yang lebih lama, dengan kos lebih banyak panel, lebih banyak masa pemasangan dan struktur siap yang lebih berat.

Berapakah berat yang boleh ditahan oleh Jambatan Bailey?

Konfigurasi asas satu lorong biasanya mengendalikan 20 hingga 40 tan, manakala konfigurasi dua atau tiga tugas berat yang dibina untuk logistik perindustrian dan perlombongan boleh direka bentuk untuk membawa muatan sehingga treler 100 tan, bergantung pada rentang, gred keluli dan susun atur kekuda.

Adakah Jambatan Bailey berfungsi untuk lalu lintas pejalan kaki dan basikal, atau hanya kenderaan?

Sistem modular yang sama mudah menyesuaikan diri dengan penggunaan pejalan kaki dan basikal, dan konfigurasi tugas ringan biasanya digunakan untuk trafik pejalan kaki, akses utiliti dan rel ringan atau lintasan penyelenggaraan selain jalan kenderaan penuh.

Bagaimanakah keluli dilindungi daripada karat selama bertahun-tahun jambatan itu beroperasi?

Kebanyakan panel adalah tergalvani celup panas, menyalut keluli dalam zink untuk menahan kakisan dalam keadaan luar, dan rawatan ini secara amnya menyokong anggaran hayat perkhidmatan dalam julat 10 hingga 25 tahun bergantung pada persekitaran tempat jambatan itu.

Berapa ramai orang yang diperlukan untuk memasang Jambatan Bailey?

Lintasan satu lorong biasanya dikendalikan oleh krew yang terdiri daripada lapan hingga lima belas orang menggunakan alatan tangan dan trek penggelek, manakala konfigurasi dua atau tiga kali ganda dan projek berbilang rentang memerlukan krew yang lebih besar dan jentera ringan untuk menggerakkan susunan panel yang lebih berat dengan cekap.

Bolehkah Jambatan Bailey digunakan sebagai struktur kekal, atau hanya sementara?

Walaupun reka bentuk berasal sebagai penyelesaian ketenteraan sementara, jambatan panel yang diselenggara dengan betul dengan salutan yang mencukupi dan pemeriksaan tetap secara rutin kekal dalam perkhidmatan berterusan selama bertahun-tahun, dan beberapa pemasangan luar bandar dan perlombongan berfungsi sebagai struktur kekal de facto untuk hayat operasi jalan yang mereka layani.

Apakah kerja asas yang diperlukan sebelum Jambatan Bailey boleh dipasang?

Sekurang-kurangnya, setiap tebing memerlukan permukaan galas yang stabil dan rata yang mampu membawa beban tindak balas pekat di hujung kekuda, yang di atas tanah lembut selalunya bermakna pad galas kayu atau keluli dan dalam kes yang lebih mencabar, tapak konkrit kecil dituangkan sebelum pemasangan.

Bagaimanakah akses tapak mempengaruhi jenis jambatan mana yang menjadi pilihan yang lebih baik?

Tapak yang tidak mempunyai ruang untuk kren atau tanpa pad kren yang stabil mengutamakan Jambatan Bailey khususnya kerana kaedah pelancaran julur membina struktur dari tebing berhampiran ke luar, manakala alternatif seperti jambatan rasuk modular biasanya memerlukan mengangkat bahagian siap ke tempatnya.
