Bangunan Struktur Keluli: Jenis, Kos dan Panduan Reka Bentuk

Struktur Keluli Bangunan: Jawapan Langsung

Bangunan struktur keluli ialah sistem pembinaan di mana rangka galas beban utama, tiang, rasuk, kekuda, dan pendakap, dibuat daripada keluli struktur dan bukannya konkrit bertetulang, kayu atau batu. Rangka ini membawa keseluruhan beban mati, beban hidup, beban angin, dan beban seismik bangunan, manakala dinding, bumbung, dan penebat bertindak sebagai bahan sampul tidak menanggung beban yang dilekatkan pada rangka keluli. Bangunan struktur keluli paling kerap dipilih apabila projek memerlukan rentang yang jelas yang luas, jadual pendirian yang cepat, asas yang lebih ringan, dan ketahanan jangka panjang di bawah kitaran pemuatan berulang.

Format yang paling biasa adalah satu tingkat struktur keluli bingkai portal , bangunan berbingkai keluli berbilang tingkat, bangunan kekuda keluli untuk dewan bentang lebar, dan bangunan keluli modular yang dipasang dari teluk pasang siap. Rentang jernih biasa terdiri daripada 18 meter hingga 60 meter tanpa lajur dalaman, dan ketinggian cucur atap biasanya berjalan dari 4.5 meter hingga 12 meter bergantung pada kegunaan yang dimaksudkan, seperti gudang, bengkel, hangar pesawat, gimnasium atau bangunan pertanian.

Berbanding dengan pembinaan konkrit tuang di tempat, bangunan struktur keluli biasanya mengurangkan jumlah tempoh pembinaan sebanyak 30 peratus hingga 50 peratus , kerana tiang, rasuk dan purlin bumbung dibuat di kilang dan diikat bersama di tapak dan bukannya dituang dan diawet. Permintaan untuk bangunan struktur keluli telah berkembang dengan mantap merentasi sektor logistik, pembuatan dan pertanian, didorong sebahagian besarnya oleh keperluan untuk kemudahan yang boleh dibina dengan cepat, diselaraskan dalam saiz kemudian, dan ditempatkan semula atau dijual semula apabila perniagaan berubah bentuk.

Panduan ini merangkumi komponen struktur, jenis bangunan, gred keluli, pertimbangan angin dan seismik, pemacu kos, perlindungan kakisan, penebat, profil pelapisan, pintu dan pengudaraan, asas, penjujukan pemasangan, kawalan kualiti, keselamatan tapak, aplikasi industri, kebolehkitar semula, kesilapan pesanan biasa, penyelenggaraan jangka panjang dan bahagian Soalan Lazim yang terperinci.

Perkara yang Membuatkan Bangunan Struktur Keluli Berbeza

Perbezaan yang menentukan antara bangunan struktur keluli dan bangunan konkrit atau batu konvensional ialah cara beban bergerak melalui bingkai. Dalam struktur keluli, daya tertumpu pada anggota langsing yang disambungkan pada sambungan diskret, tiang, kasau, purlin, dan rod pendakap, dan bukannya diagihkan melalui jisim konkrit yang berterusan. Ini membolehkan kapasiti galas beban yang sama dicapai dengan berat diri yang jauh lebih rendah.

Kelebihan Berat kepada Kekuatan

Keluli struktur mempunyai nisbah kekuatan kepada berat yang jauh lebih tinggi daripada konkrit bertetulang dengan kapasiti beban yang setanding. Sebuah bangunan kerangka portal keluli dengan rentang tertentu biasanya mempunyai berat 60 peratus hingga 70 peratus kurang daripada kerangka konkrit bertetulang yang setara, yang secara langsung mengurangkan saiz asas, kos asas, dan beban yang dihantar ke tanah. Ini paling penting di tapak dengan kapasiti galas tanah yang lemah atau berubah-ubah, di mana struktur yang lebih ringan membolehkan penggunaan tapak terpencil yang ringkas dan bukannya cerucuk dalam.

Ketepatan Dimensi

Anggota keluli dipotong, digerudi dan dikimpal dalam persekitaran kilang terkawal menggunakan plasma CNC atau peralatan pemotongan laser, memegang toleransi dalam beberapa milimeter merentas anggota sepanjang beberapa meter. Ketepatan ini bermakna sambungan tapak berbolted dijajarkan dengan betul pada kali pertama, mengurangkan kerja semula yang biasa dengan acuan konkrit tuang di tempat, di mana varians dimensi sangat bergantung pada kualiti acuan dan teknik tuang.

Kepantasan Fabrikasi Berbanding dengan Konkrit Tuang

Oleh kerana anggota keluli dihasilkan di luar tapak semasa kerja asas sedang dijalankan secara selari, garis masa keseluruhan projek memampat dengan ketara. Rangka konkrit mesti menunggu untuk pemasangan acuan, penempatan tetulang, tuang konkrit, dan tempoh pengawetan sebelum tingkat atau teluk seterusnya boleh diteruskan, manakala rangka keluli boleh dihantar dan didirikan sebaik sahaja bolt penambat dipasang dan konkrit asas mencapai kekuatan yang mencukupi.

Fleksibiliti Reka Bentuk untuk Perubahan Penggunaan Masa Depan

Oleh kerana sambungan keluli dilekat dan bukannya dibuang secara monolitik, susun atur dalaman boleh diubah kemudian dengan gangguan yang jauh lebih sedikit. Lantai mezanin, ruang tambahan, bukaan pintu baharu atau rasuk landasan kren selalunya boleh ditambah pada bangunan struktur keluli sedia ada dengan tetulang yang disasarkan, sesuatu yang jauh lebih mengganggu dan mahal untuk dicapai dalam rangka konkrit pepejal.

Jenis Biasa Bangunan Struktur Keluli

Bangunan struktur keluli jatuh ke dalam sebilangan kecil sistem struktur yang mantap, setiap satu sesuai dengan rentang, ketinggian dan profil beban yang berbeza. Memilih jenis yang betul lebih awal mengelakkan reka bentuk semula yang mahal kemudian dalam projek.

Struktur keluli bingkai portal — bangunan satu tingkat menggunakan kasau bernada atau cetek yang diikat ke tiang, yang paling biasa untuk gudang, kilang dan bangsal runcit.

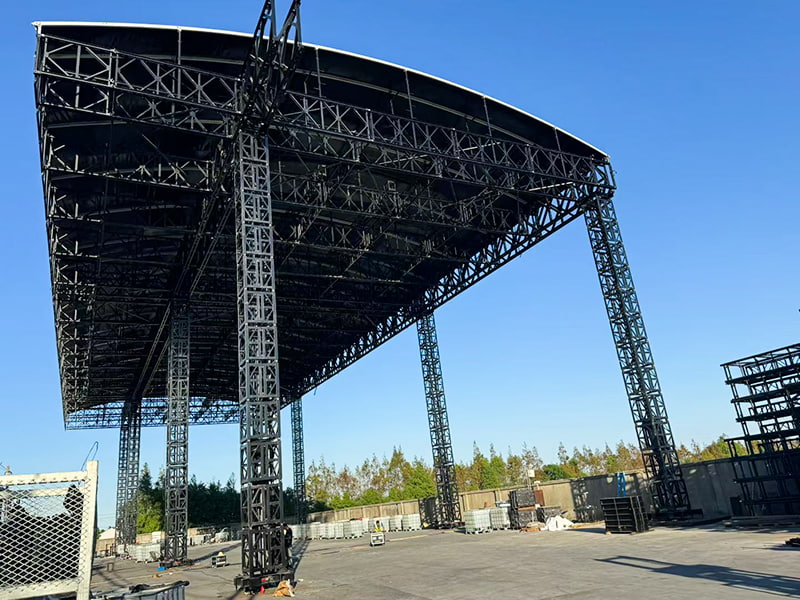

Bangunan kekuda keluli — ahli kord atas dan bawah triangulasi yang menjangkau jarak lebar dengan bahan minimum, tipikal untuk gimnasium, dewan pameran dan hangar pesawat.
Bangunan berbingkai keluli bertingkat — grid rasuk dan lajur dengan dek lantai komposit, digunakan untuk pejabat, struktur tempat letak kereta, dan pembangunan bercampur.
Struktur kerangka ruang — sistem kekisi tiga dimensi yang mengagihkan beban dalam pelbagai arah, dipilih untuk rentang bebas tiang melebihi 40 meter seperti bumbung stadium.
Bangunan keluli modular — ruang atau bekas yang telah dipasang sebelumnya disambungkan di tapak, digemari untuk kemudahan sementara, pejabat tapak dan bangunan yang memerlukan penempatan semula pantas.
Bangunan keluli pra-kejuruteraan — sistem yang dioptimumkan sepenuhnya di mana tiang, kasau, purlin dan pelapisan direka bersama sebagai satu pakej dan bukannya dipasang daripada komponen sumber berasingan, mengurangkan penggunaan bahan dan masa reka bentuk.

Bingkai Momen lwn Susun Atur Bingkai Berkurung

Dalam jenis bangunan ini, sistem penentang beban sisi biasanya sama ada bingkai momen, di mana sambungan tiang-ke-kasau cukup tegar untuk menahan lenturan tanpa pendakap pepenjuru, atau kerangka pendakap, di mana rod pepenjuru atau anggota sudut membawa beban sisi manakala sambungan rasuk-lajur kekal lebih mudah. Bingkai momen memastikan garisan dinding bebas daripada pendakap yang boleh dilihat, yang sesuai dengan bangunan yang memerlukan bukaan pintu yang besar di sepanjang setiap dinding, manakala bingkai pendakap biasanya lebih menjimatkan apabila sesetengah dinding boleh memuatkan anggota pepenjuru yang boleh dilihat.

Rentang dan julat ketinggian biasa mengikut jenis bangunan struktur keluli
Jenis Bangunan	Span Jelas Biasa	Ketinggian Eave Biasa
Bingkai portal	18m - 40m	4.5m - 9m
Struktur kekuda	30m - 60m	8m - 15m
Bingkai bertingkat	6m - 12m setiap teluk	3m - 4m setiap tingkat
Bingkai ruang	40m - 120m	10m - 25m
Bangunan modular	3m - 12m	2.4m - 3.6m

Gred Keluli dan Spesifikasi Bahan

Gred keluli yang ditentukan untuk ahli utama dan menengah bangunan secara langsung menentukan jumlah bahan yang diperlukan untuk membawa beban tertentu, dan pembeli yang memahami istilah gred asas boleh membandingkan petikan dengan lebih tepat.

Gred Keluli Struktur Biasa

Ahli bingkai utama biasanya dinyatakan dalam gred dengan kekuatan hasil minimum sekitar 235 MPa hingga 355 MPa , selalunya dilabelkan sebagai Q235, Q355, S235 atau S355 bergantung pada standard serantau yang digunakan. Gred kekuatan hasil yang lebih tinggi membolehkan plat nipis digunakan untuk beban yang sama, mengurangkan tonase keseluruhan, walaupun plat nipis boleh menjadi lebih sensitif kepada lekuk tempatan dan biasanya memerlukan perincian pengeras yang lebih berhati-hati.

Ketebalan Plat dan Berat Bahagian

Ketebalan plat bebibir lajur dan kasau untuk bingkai portal satu tingkat biasa biasanya berkisar dari 6 milimeter hingga 20 milimeter , dengan plat web lebih nipis sedikit daripada plat bebibir dalam bahagian dikimpal tirus. Purlins dan girt biasanya terbentuk daripada kepingan keluli antara 1.5 milimeter dan 3 milimeter tebal, memandangkan rentang dan permintaan bebannya jauh lebih rendah daripada anggota utama.

Ahli Utama Welded vs Hot-Rolled

Lajur dan kasau utama dihasilkan sama ada sebagai bahagian standard canai panas atau sebagai bahagian binaan yang dikimpal dipotong dari plat rata dan disambung dengan kimpalan arka tenggelam automatik. Bahagian tirus yang dikimpal membolehkan fabrikasi memadankan kedalaman ahli dengan momen lentur pada setiap titik di sepanjang bingkai, selalunya menjimatkan bahan berbanding dengan bahagian gulung panas kedalaman malar, yang merupakan salah satu sebab bingkai dikimpal tirus menguasai pasaran bangunan portal rentang pertengahan.

Komponen Struktur Diterangkan

Setiap bangunan struktur keluli, tanpa mengira jenis, dibina daripada set anggota yang berulang. Memahami perkara yang dilakukan oleh setiap komponen membantu pembeli membaca lukisan struktur dan membandingkan petikan daripada fabrikasi yang berbeza pada terma yang sama.

Bingkai Utama: Lajur dan Kasau

Lajur memindahkan beban menegak dari bumbung ke bawah ke asas, manakala kasau, kadangkala dipanggil rasuk, merentang secara mendatar atau pada cerun antara tiang untuk membawa beban bumbung. Anggota utama biasanya adalah bahagian-H yang digulung panas atau bahagian-I tirus yang dikimpal, dengan bahagian yang tirus digunakan untuk memadankan gambar rajah momen lentur dan menjimatkan berat keluli pada hujung tekanan rendah anggota.

Ahli Menengah: Purlins dan Girts

Purlins berjalan di sepanjang cerun bumbung antara kasau untuk menyokong lembaran bumbung, dan lilitan berjalan di sepanjang dinding antara tiang untuk menyokong pelapisan dinding. Ini lazimnya adalah bahagian C atau bahagian Z yang dibentuk sejuk, dipilih kerana bentuknya boleh disarangkan untuk pengangkutan yang cekap dan kerana bahagian tersebut lebih ringan daripada bahagian gulung panas sambil masih memenuhi permintaan beban yang lebih rendah bagi pembingkaian sekunder.

Sistem Bracing

Rod pendakap, pendakap sudut, atau pendakap portal menahan daya sisian daripada angin dan aktiviti seismik yang kerangka utama sahaja tidak dapat mengendalikan arah sepanjang bangunan. Tanpa pendakap yang mencukupi, bangunan struktur keluli boleh bersandar ke sisi di bawah beban angin walaupun bingkai portal itu sendiri kekal stabil dalam arah keratan rentas.

Plat Asas dan Sambungan Bolt Anchor

Plat asas ialah plat keluli tebal yang dikimpal ke bahagian bawah setiap lajur dan dilekatkan ke asas melalui bolt penambat yang tertanam dalam konkrit. Plat asas menyebarkan beban lajur pekat ke atas kawasan asas yang lebih besar dan, dalam reka bentuk bingkai momen, mesti bersaiz dan dibolt untuk menahan momen lentur serta beban menegak, bukan hanya tindak balas menegak yang mudah.

Rasuk Kren dan Sistem Landasan

Bangunan yang memerlukan pengendalian bahan atas termasuk rasuk kren, juga dipanggil galang landasan kren, dipasang pada kurungan yang dipasang pada lajur utama. Pemuatan kren memperkenalkan tegasan jenis keletihan berulang pada bingkai yang berbeza daripada beban angin statik atau salji, jadi lajur yang menyokong kren biasanya lebih berat dan menggunakan pengerasan tambahan berbanding dengan lajur dalam bangunan bukan kren dengan rentang yang sama.

Beban Angin dan Pertimbangan Reka Bentuk Seismik

Oleh kerana bangunan struktur keluli adalah lebih ringan daripada setara konkrit dan selalunya mempunyai bumbung bentang jernih yang besar, beban angin dan kelakuan seismik memerlukan perhatian yang teliti semasa peringkat reka bentuk dan bukannya dianggap sebagai sesuatu yang difikirkan semula.

Angin Menaikkan pada Bumbung Lebar

Bumbung yang lebar dan cetek menjana sedutan terangkat yang ketara pada bahagian bawah angin dan di sudut bumbung semasa kejadian angin kencang, yang boleh melebihi daya ke bawah berat bumbung itu sendiri. Sambungan purlin-ke-kasau dan pengikat kepingan bumbung di zon ini biasanya ditentukan pada jarak yang lebih rapat daripada medan bumbung umum untuk menahan tekanan angkat setempat ini.

Tindak Balas Seismik Kerangka Keluli

Keluli ialah bahan mulur, bermakna ia boleh berubah bentuk dengan ketara sebelum patah, yang membolehkan rangka keluli yang terperinci menyerap tenaga seismik melalui hasil terkawal dan bukannya kegagalan rapuh secara tiba-tiba. Kemuluran ini adalah salah satu sebab bangunan struktur keluli sering digemari di kawasan yang mempunyai aktiviti seismik yang bermakna, dengan syarat butiran sambungan direka bentuk untuk membolehkan hasil itu berlaku di lokasi terkawal yang boleh diramal dan bukannya pada kumpulan kimpalan atau bolt yang boleh gagal secara tiba-tiba.

Beban Salji dan Interaksi Padang Bumbung

Padang bumbung secara langsung mempengaruhi jumlah salji terkumpul sebelum tergelincir, jadi bangunan di kawasan salji tebal biasanya menggunakan padang yang lebih curam atau jarak purlin yang lebih berat daripada bangunan dalam iklim sederhana dengan rentang yang sama. Mengabaikan data beban salji serantau semasa reka bentuk ialah salah satu ralat yang lebih biasa dan mahal dalam perolehan bangunan struktur keluli, kerana memasang semula bumbung untuk beban salji yang dipandang rendah selepas pembinaan adalah jauh lebih mahal daripada menyatakannya dengan betul dari awal.

Struktur Keluli vs Pembinaan Konkrit Tradisional

Memilih antara bangunan struktur keluli dan bangunan konkrit bertetulang biasanya bergantung kepada keperluan span, jadual pembinaan, keadaan tanah tapak dan fleksibiliti jangka panjang untuk pengembangan atau konfigurasi semula.

Perbandingan umum bangunan struktur keluli terhadap pembinaan konkrit bertetulang
Faktor	Struktur Keluli	Konkrit Bertetulang
Kelajuan pembinaan	Cepat, terkunci di tapak	Lebih perlahan, pengawetan diperlukan
Rentang jelas maksimum	Sehingga 60m atau lebih	Biasanya di bawah 20m
Berat struktur	Foundation yang lebih ringan dan lebih kecil	Asas yang lebih berat dan lebih besar
Perluasan masa hadapan	Sambungan teluk yang lurus	Sukar, memerlukan perobohan
Peringkat rintangan kebakaran	Memerlukan kalis api tambahan	Sememangnya lebih tinggi
Kecekapan menanggung berat	Nisbah kekuatan-kepada-berat yang tinggi	Nisbah kekuatan kepada berat yang lebih rendah
Persembahan akustik	Perlu tambahan lapisan akustik	Redaman jisim yang lebih tinggi secara semula jadi

Apabila Pembinaan Konkrit Masih Menang

Konkrit kekal sebagai pilihan yang lebih kuat untuk ruang bawah tanah, struktur penahan air, teras bertingkat tinggi yang memerlukan rintangan api yang wujud tanpa kalis api tambahan, dan bangunan yang jisimnya sendiri dikehendaki untuk pengasingan akustik atau redaman getaran, seperti makmal atau kemudahan pembuatan ketepatan tertentu.

Faktor Kos dan Harga Setiap Meter Persegi

Kos pembinaan struktur keluli didorong terutamanya oleh tan keluli, gred pelapisan bumbung dan dinding, ketebalan penebat, keperluan memuatkan kren dan kebolehcapaian tapak. Sebagai julat perancangan umum, gudang bingkai portal satu tingkat tanpa kemasan dalaman biasanya berada di antara 45 USD dan 120 USD bagi setiap meter persegi untuk rangka keluli dan pakej pelapisan asas, sebelum asas, pintu, kerja elektrik, dan kemasan dalaman ditambah. Bangunan dengan reka bentuk muatan salji yang lebih berat, gantri kren atau pelapisan panel sandwic bertebat bergerak ke arah hujung atas julat itu atau di luarnya.

Ton Keluli setiap Meter Persegi

Gudang bingkai portal ringkas dengan jarak 24 meter dan pemuatan sederhana biasanya digunakan 15 kilogram hingga 25 kilogram keluli setiap meter persegi daripada kawasan lantai berbumbung. Rentang yang lebih luas, kapasiti kren yang lebih tinggi, atau zon angin dan salji yang lebih berat meningkatkan angka ini, kadangkala kepada 35 kilogram setiap meter persegi atau lebih, kerana bahagian kasau dan lajur mesti membesar untuk menahan momen lentur yang lebih besar.

Bahagian Kos Pelapisan dan Penebat

Pelapisan bumbung dan dinding, penebat, longkang dan kelipan biasanya diwakili 30 peratus hingga 40 peratus daripada jumlah kos bangunan yang dihantar, lebih kurang setanding dengan rangka keluli itu sendiri. Memilih cadar kulit tunggal dengan selimut penebat berasingan adalah lebih murah di hadapan berbanding panel sandwic bertebat, tetapi panel sandwic mengurangkan masa buruh di tapak dan secara amnya berprestasi lebih baik untuk kecekapan haba jangka panjang.

Variasi Kos Serantau

Kos pembinaan struktur keluli bagi setiap meter persegi sangat berbeza antara wilayah disebabkan oleh perbezaan harga keluli mentah, kadar buruh, jarak penghantaran dari loji fabrikasi dan keperluan beban angin atau salji tempatan. Projek pantai yang memerlukan spesifikasi perlindungan kakisan yang lebih tinggi, atau tapak pedalaman terpencil dengan kos pengangkutan yang tinggi, lazimnya berada di atas harga purata nasional walaupun reka bentuk bangunan itu sendiri adalah standard.

Kos Tersembunyi Pembeli Sering Terlepas

item yang lazimnya ditinggalkan daripada petikan rangka sahaja awal termasuk meratakan dan pemadatan tapak, tetulang asas dan konkrit, pintu kakitangan dan pintu penggelek, longkang dan paip bawah, panel lampu bumbung lut sinar dan elektrik masuk kasar. Pembeli yang meminta sebut harga terperinci meliputi item skop ini mengelakkan kejutan belanjawan kemudian dalam projek.

Sistem Perlindungan Kakisan dan Salutan

Keluli struktur tidak bersalut menghakis apabila terdedah kepada kelembapan dan oksigen, jadi setiap bangunan struktur keluli memerlukan sistem salutan yang dipadankan dengan persekitarannya. Pemilihan salutan ialah salah satu keputusan yang paling diabaikan dalam proses pembelian, namun ia menentukan berapa dekad bingkai itu akan bertahan sebelum pengecatan semula besar diperlukan.

Galvanizing hot-dip — salutan zink yang digunakan dengan merendam keluli dalam zink cair, biasanya memberikan perlindungan 25 hingga 50 tahun bergantung pada ketebalan salutan dan pendedahan atmosfera.
Primer epoksi dengan lapisan atas poliuretana — sistem cat dua lapisan atau tiga lapisan yang digunakan di mana kemasan warna dan rintangan kimia penting, biasa pada anggota struktur yang boleh dilihat.
Primer yang kaya dengan zink — disapu sebelum cat lapisan atas untuk memberi perlindungan korban pada calar dan kawasan kimpalan di mana lapisan asas telah terganggu.
Salutan dupleks — galvanizing digabungkan dengan lapisan atas cat, memberikan hayat perkhidmatan paling lama untuk suasana pantai atau perindustrian dengan kelembapan tinggi atau garam bawaan udara.

Pengukuran Ketebalan Salutan

Prestasi salutan biasanya disahkan menggunakan tolok ketebalan filem kering, diukur dalam mikron, pada berbilang titik merentas setiap anggota selepas salutan selesai. Salutan tergalvani dalam julat 70 hingga 100 mikron adalah tipikal untuk bahagian struktur, manakala sistem dupleks mungkin menggabungkan 70 mikron zink dengan 120 hingga 160 mikron filem cat lagi untuk persekitaran yang paling keras.

Memadankan Salutan dengan Pendedahan Alam Sekitar

Tapak pantai, loji kimia dan lokasi dengan pencemaran industri berat mempercepatkan kadar kakisan dengan ketara berbanding dengan tapak pedalaman kering, jadi spesifikasi salutan hendaklah sentiasa merujuk kepada persekitaran tapak sebenar dan bukannya lalai generik. Bangunan yang diletakkan dalam beberapa kilometer dari garis pantai atau dalam kemudahan yang mengendalikan bahan kimia menghakis biasanya memerlukan kategori perlindungan tertinggi yang tersedia, kerana kos tambahan untuk menaik taraf salutan pada peringkat reka bentuk adalah kecil berbanding dengan kos menyalut semula bangunan yang diduduki beberapa tahun kemudian.

Penebat dan Prestasi Terma

Oleh kerana sampul bangunan struktur keluli lazimnya adalah pelapisan logam nipis dan bukannya batu tebal, pilihan penebat mempunyai kesan yang luar biasa pada kestabilan suhu dalaman dan penggunaan tenaga untuk pemanasan dan penyejukan.

Panel Sandwic Bertebat

Panel sandwic menggabungkan teras buih tegar, biasanya poliuretana atau bulu mineral, di antara dua kulit logam nipis. Panel teras poliuretana 50 milimeter biasanya mencapai penghantaran terma di sekelilingnya 0.4 hingga 0.5 W/m²K , manakala panel teras 100 milimeter boleh mengurangkan ini kepada kira-kira 0.2 W/m²K , memotong beban pemanasan dan penyejukan secara bermakna dalam bangunan terkawal iklim.

Selimut Gentian Kaca Antara Purlins

Penebat selimut gentian kaca yang diletakkan di antara purlin di bawah lembaran bumbung kulit tunggal ialah alternatif kos yang lebih rendah, biasanya sesuai untuk bangunan tanpa keperluan suhu dalaman yang ketat, seperti gudang penyimpanan asas, walaupun prestasinya kurang konsisten berbanding panel sandwic setelah dimampatkan pada titik pengikat.

Halangan Wap dan Kawalan Kondensasi

Udara dalaman yang hangat dan lembap yang mencapai bahagian bawah sejuk lembaran bumbung logam boleh terpeluwap dan menitis pada barang atau peralatan yang disimpan, jadi lapisan penghalang wap biasanya dipasang pada bahagian panas penebat selimut untuk menghentikan penghijrahan lembapan ke dalam penebat dan rongga bumbung. Bangunan yang menyimpan barangan sensitif lembapan, atau terletak di kawasan beriklim lembap, mendapat manfaat daripada penghalang wap yang berterusan dan tertutup dengan baik jauh lebih banyak daripada hanya menambah ketebalan penebat tambahan.

Profil Pelapisan Bumbung dan Dinding Diterangkan

Profil pelapisan yang dipilih untuk kepingan bumbung dan panel dinding mempengaruhi prestasi penumpahan air, rintangan daya angkat angin, dan penampilan visual bangunan struktur keluli siap.

Lembaran Profil Trapezoid

Profil trapezoid mempunyai kuali yang lebar dan rata di antara rusuk berbentuk trapezoid yang tinggi, memberikan ketegaran yang baik untuk jarak purlin yang lebih lama dan saliran air yang cekap pada bumbung nada rendah. Profil ini ialah pilihan pelapis bumbung yang paling banyak digunakan untuk bangunan struktur keluli industri dan pertanian kerana keseimbangan kos, kekuatan dan lebar liputannya.

Bumbung Jahitan Berdiri

Panel jahitan berdiri menggunakan jahitan bersambung secara mekanikal dan bukannya pengikat terdedah, yang mengurangkan risiko kebocoran berkembang pada titik pengikat dari semasa ke semasa. Sistem ini lazimnya kos lebih tinggi bagi setiap meter persegi daripada cadar pengikat terdedah tetapi lebih disukai untuk bangunan dengan padang bumbung yang sangat rendah atau zon angkat angin kencang di mana pengunduran pengikat merupakan risiko yang lebih besar.

Panel Pencahayaan Lutsinar

Panel lut sinar bertetulang gentian kaca boleh dipasang dalam profil yang sama dengan kepingan logam di sekeliling untuk menerima cahaya siang semula jadi tanpa kelengkapan elektrik tambahan. Elaun biasa adalah lebih kurang 2 peratus hingga 4 peratus daripada jumlah kawasan bumbung dalam panel lut sinar, yang biasanya cukup untuk mengurangkan penggunaan tenaga pencahayaan siang hari dengan ketara di dalam gudang tanpa menghasilkan penambahan haba yang berlebihan.

Pilihan Pintu, Tingkap dan Pengudaraan

Bukaan dalam sampul bangunan struktur keluli perlu dirancang ke dalam reka bentuk bingkai dari awal, kerana bukaan pintu dan tingkap yang besar mengganggu susun atur pendakap dan lilitan dinding yang berterusan yang bingkai bergantung pada kestabilan sisi.

Pintu Roller dan Pintu Gelangsar

Pintu pengatup gulung dan pintu gelangsar ialah titik akses kenderaan dan peralatan yang paling biasa, dengan rasuk pengepala di atas bukaan direka untuk memindahkan beban angin dinding di sekeliling bukaan kembali ke bingkai utama. Bukaan lebar untuk akses trak atau pintu hangar pesawat memerlukan anggota rangka tambahan dan kadangkala ruang rangka portal khusus untuk membawa beban yang diubah hala.

Pengudaraan Permatang dan Ventilasi Turbin

Bolong rabung yang berterusan di sepanjang puncak bumbung, atau bolong turbin yang dijarakkan, membenarkan udara panas yang naik secara semula jadi di dalam bangunan keluar, mengurangkan pembentukan suhu dalam bangunan tanpa penghawa dingin mekanikal. Pendekatan pengudaraan pasif ini digunakan secara meluas dalam bangunan pertanian dan gudang penyimpanan am di mana mengekalkan suhu dalaman yang tepat tidak diperlukan.

Louvres Dinding untuk Pengudaraan Mekanikal

Bangunan dengan sumber haba proses, seperti peralatan pembuatan, sering menambah bukaan dinding louvred yang dipasangkan dengan kipas pengekstrakan untuk secara aktif menarik udara panas keluar pada paras tinggi sambil menarik udara gantian yang lebih sejuk di dekat paras lantai, memberikan kawalan suhu yang jauh lebih konsisten daripada pengudaraan rabung pasif sahaja.

Keperluan Asas dan Penyediaan Tapak

Walaupun bangunan struktur keluli lebih ringan daripada alternatif berbingkai konkrit, reka bentuk asas masih banyak bergantung pada kapasiti galas tanah tempatan, paras air bawah tanah, dan muatan lajur daripada daya angin dan kren.

Tapak Alas Terpencil

Asas yang paling biasa untuk bangunan struktur keluli ialah tapak alas konkrit bertetulang terpencil di bawah setiap lajur, bersaiz mengikut beban tindak balas lajur yang dikira daripada analisis rangka. Di atas tanah dengan kapasiti galas yang munasabah, tapak pad adalah pilihan asas yang paling cepat dan paling murah.

Susun Atur Bolt Anchor

Bolt penambat yang tertanam dalam asas mesti sepadan dengan corak lubang plat asas yang dibekalkan oleh fabrikasi keluli dengan tepat, kerana kumpulan bolt penambat yang salah tidak boleh dibetulkan setelah konkrit telah diawet. Menyelaras pelan penetapan bolt anchor antara kontraktor asas dan pembekal keluli sebelum tuang konkrit adalah salah satu pusat pemeriksaan kualiti yang paling penting dalam keseluruhan projek.

Pertimbangan Slab-on-Gred

Papak lantai dalaman biasanya merupakan elemen struktur yang berasingan daripada tapak tiang, dituangkan selepas rangka keluli didirikan dan bumbungnya kedap air. Ketebalan dan tetulang papak lantai sangat bergantung pada pemuatan lantai yang dijangkakan, seperti beban titik kaki racking atau beban roda forklift, dan harus dinyatakan berdasarkan data peralatan sebenar dan bukannya lalai industri generik.

Garis Masa Pembinaan dan Urutan Perhimpunan

Sebuah bangunan struktur keluli bersaiz sederhana biasa, dalam julat 2,000 hingga 5,000 meter persegi, mengikut susunan pemasangan yang boleh diramalkan apabila asas telah pulih.

Bolt penambat ditetapkan dan konkrit asas diawet untuk reka bentuk kekuatan.
Lajur utama didirikan dan dipasang sementara dengan kabel atau prop.
Kasau atau kekuda diangkat ke tempatnya dan diikat ke bahagian atas tiang.
Rod pendakap kekal dan pendakap portal dipasang dan ditegangkan.
Purlins dan girts ditetapkan untuk melengkapkan grid rangka sekunder.
Pelapisan bumbung dan dinding, longkang dan kelip-kelip dipasang terakhir.

Untuk bangunan sebesar ini, pemasangan rangka keluli di tapak sahaja biasanya diperlukan 3 hingga 6 minggu dengan krew ereksi biasa, manakala penyiapan penuh termasuk pelapisan, pintu dan perkhidmatan biasanya menambah 4 hingga 10 minggu lagi bergantung pada skop kemasan dalaman.

Faktor-Faktor Yang Selalunya Melambatkan Perhimpunan

Punca jadual gelinciran yang paling kerap ialah pengawetan asas yang tidak lengkap sebelum penghantaran bingkai, bolt yang hilang atau tidak betul ditemui semasa pemasangan, hari angin kencang yang menghentikan operasi mengangkat kren, dan penghantaran lewat bahan pelapisan yang meninggalkan bingkai yang didirikan terdedah kepada cuaca lebih lama daripada yang dirancang. Mengesahkan kiraan bolt dan pengikat yang lengkap terhadap senarai pembungkusan sebelum krew ereksi bergerak mengelakkan kelewatan yang paling biasa.

Aplikasi Merentasi Industri

Bangunan struktur keluli digunakan merentasi pelbagai industri yang sangat luas kerana teknologi rangka teras yang sama boleh disesuaikan dengan hampir mana-mana rentang, ketinggian dan keperluan beban.

Logistik dan pergudangan — pusat pengedaran yang memerlukan rentang luas yang jelas untuk lorong racking dan pergerakan forklift.
Kilang pembuatan — bangunan kilang dengan gantri kren atas untuk mengendalikan peralatan berat atau bahan mentah.
Bangunan pertanian — perumahan ternakan, penyimpanan bijirin, dan bangsal jentera yang memerlukan bingkai tahan kakisan dan penyelenggaraan rendah.
Kemudahan sukan dan rekreasi — gimnasium dan arena dalaman yang memerlukan ruang lantai bebas tiang untuk susun atur gelanggang.
Kemudahan penerbangan — hangar pesawat yang memerlukan bukaan pintu yang sangat lebar dan ketinggian yang jelas tinggi.
Peruncitan komersial — kedai runcit kotak besar dan bilik pameran yang mendapat manfaat daripada lantai jualan terbuka tanpa lajur dalaman.
Rantai sejuk dan pemprosesan makanan — bangunan struktur keluli bertebat menempatkan saluran penyimpanan dan pemprosesan yang disejukkan di mana kemasan panel dinding yang bersih diperlukan.
Kemudahan tenaga boleh diperbaharui — penyelenggaraan dan operasi bangunan di pemasangan solar dan angin, selalunya dibina dengan cepat untuk menyokong aktiviti tapak peringkat awal.

Kawalan Kualiti Semasa Fabrikasi

Oleh kerana kebanyakan ahli bangunan struktur keluli dihasilkan di luar tapak, kawalan kualiti peringkat fabrikasi mempunyai kesan yang lebih besar terhadap prestasi bangunan akhir daripada pemeriksaan tapak sahaja yang dapat menangkap selepas fakta.

Pemeriksaan Kimpalan

Sambungan dikimpal dalam anggota utama, seperti sambungan antara bebibir dan plat web dalam bahagian tirus terbina, biasanya diperiksa melalui pemeriksaan visual untuk profil kimpalan dan potongan bawah, dengan ujian ultrasonik digunakan pada kimpalan penembusan penuh kritikal untuk mengesan kecacatan dalaman yang tidak kelihatan dari permukaan.

Pemeriksaan Dimensi Sebelum Penghantaran

Sebelum bingkai dibungkus dan dihantar, fabrikasi biasanya memasang lajur dan kasau percubaan, atau mengukur dimensi kritikal seperti panjang keseluruhan, jarak lubang bolt dan kerataan plat asas terhadap lukisan yang diluluskan, menangkap ralat semasa pembetulan masih mudah dan bukannya selepas ahli tiba di tapak.

Pengesahan Salutan Sebelum Penghantaran

Ketebalan salutan dan lekatan biasanya diperiksa sebelum ahli meninggalkan kilang, kerana kecacatan seperti salutan nipis pada tepi tajam atau terlepas sentuhan di kawasan kimpalan adalah jauh lebih mudah dan lebih murah untuk dibetulkan dalam persekitaran kedai yang terkawal berbanding selepas bingkai itu berdiri di tapak.

Keselamatan Tapak Semasa Pendirian Keluli

Mendirikan bangunan struktur keluli melibatkan mengangkat anggota berat pada ketinggian, jadi urutan berdisiplin pendakap sementara dan pengangkatan terkawal adalah penting sepanjang proses.

Pendakap Sementara Sebelum Pendakap Kekal Dipasang

Tiang dan kasau yang baru didirikan sememangnya tidak stabil sehingga rod pendakap kekal ditegangkan sepenuhnya, jadi pendakap kabel sementara atau prop digunakan untuk menahan rangka yang sebahagiannya dibina stabil terhadap tiupan angin dan pergerakan kren semasa pendirian.

Perancangan Lif Kren

Setiap lif utama, terutamanya kasau atau kekuda rentang panjang, dirancang lebih awal dengan titik rigging yang betul, kapasiti kren untuk panjang dan jejari boom yang diperlukan, dan pengesahan bahawa kelajuan angin pada hari itu kekal dalam had operasi pengilang kren untuk anggota yang diangkat.

Bekerja di Height Controls

Sambungan bolt di bahagian atas tiang dan sepanjang purlin bumbung memerlukan kakitangan yang bekerja pada ketinggian, jadi abah-abah yang dinilai sesuai, mata penambat dan perlindungan tepi digunakan sepanjang pemasangan bumbung dan dinding atas sehingga perlindungan jatuh kekal atau laluan pejalan kaki yang selamat disediakan.

Kelestarian dan Kitar Semula

Keluli struktur ialah salah satu bahan binaan yang paling dikitar semula di dunia, dan ini mempunyai kesan langsung ke atas jejak alam sekitar bangunan struktur keluli merentasi kitaran hayat penuhnya. Keluli boleh dilebur dan diubah suai menjadi bahagian baru berulang kali tanpa kehilangan prestasi mekanikal, tidak seperti konkrit, yang biasanya dikitar bawah kepada agregat gred rendah dan bukannya diubah menjadi elemen struktur baharu.

Di luar kebolehkitar semula, bangunan struktur keluli juga mengurangkan sisa bahan semasa pembinaan itu sendiri, kerana ahli tiba di pra-potong dan pra-gerudi mengikut dimensi yang tepat dari kedai fabrikasi, mengelakkan sisa kayu acuan dan lebihan konkrit tipikal pembinaan tuang di tempat. Pada penghujung hayat perkhidmatan bangunan, rangka keluli juga boleh dibongkar dan, dalam banyak kes, digunakan semula terus di lokasi baharu dan bukannya dirobohkan.

Pertimbangan Karbon Terwujud

Karbon terkandung bagi bangunan struktur keluli tertumpu pada peringkat pembuatan keluli dan bukannya dalam aktiviti pembinaan di tapak, jadi dengan menyatakan keluli yang dihasilkan dengan kandungan kitar semula yang lebih tinggi, apabila maklumat ini tersedia daripada pembekal, boleh menurunkan angka karbon terwujud keseluruhan bangunan itu dengan bermakna tanpa sebarang perubahan pada reka bentuk struktur itu sendiri.

Kesilapan Biasa yang Perlu Dielakkan Semasa Memesan

Beberapa kesilapan yang boleh dielakkan menyumbang kebanyakan pertikaian dan lebihan kos yang dilihat dalam projek pembinaan struktur keluli, dan setiap satu adalah mudah untuk dicegah dengan sedikit perancangan awal.

Memandang rendah data beban angin dan salji tempatan , membawa kepada bingkai yang mesti diperkukuh kemudian dengan kos tambahan yang ketara.
Ponteng penyiasatan tanah , menghasilkan reka bentuk asas yang menganggap kapasiti galas yang lebih baik daripada yang sebenarnya disediakan oleh tapak.
Memilih spesifikasi salutan mengikut harga sahaja , daripada memadankannya dengan kategori kekakisan sebenar tapak.
Gagal merancang pengembangan masa hadapan pada peringkat reka bentuk, yang menjadikan penambahan teluk kemudiannya jauh lebih mahal untuk kejuruteraan.
Tidak mengesahkan koordinat bolt anchor terhadap lukisan fabrikasi keluli sebelum asas dituangkan.

Jadual Penyelenggaraan Jangka Panjang

Bangunan struktur keluli memerlukan penyelenggaraan yang agak sedikit berbanding dengan jenis bangunan lain, tetapi sebilangan kecil pemeriksaan berjadual memanjangkan hayat perkhidmatan secara material.

Selang pemeriksaan yang disyorkan untuk bangunan struktur keluli
Item	Selang Pemeriksaan
Pengikat pelapis bumbung dan dinding	Setiap 12 bulan
Kelegaan longkang dan paip bawah	Setiap 6 bulan
Keadaan cat atau tergalvani	Setiap 3 hingga 5 tahun
Pemeriksaan tork sambungan bolt	Setiap 5 tahun
Pemeriksaan asas dan plat asas	Setiap 5 hingga 10 tahun

Tanda Amaran Yang Memerlukan Perhatian Segera

Pendarahan karat yang boleh dilihat melalui lapisan cat, genangan air di kawasan bumbung bernada rendah, pengikat salutan longgar yang bergegar ditiup angin, dan sebarang kendur atau salah jajaran yang boleh dilihat pada sambungan yang diboltkan merupakan tanda yang sepatutnya menggesa pemeriksaan profesional segera dan bukannya dibiarkan sehingga pemeriksaan berjadual seterusnya.

Soalan Lazim

Berapa lama bangunan struktur keluli tahan lama?

Dengan salutan yang betul dan penyelenggaraan tetap, bangunan struktur keluli yang direka dengan baik biasanya bertahan 40 hingga 60 tahun atau lebih lama, dengan bingkai itu sendiri sering mengatasi pelapisan asal, yang mungkin memerlukan penggantian selepas 20 hingga 30 tahun.

Bolehkah bangunan struktur keluli diperluaskan kemudian?

ya. Salah satu kelebihan utama sistem bingkai portal berbolted ialah ruang tambahan biasanya boleh ditambah pada satu hujung bangunan, dengan syarat asas dan bingkai asal direka bentuk dengan mengambil kira pengembangan masa depan, atau dengan tetulang kecil pada ruang hujung.

Adakah bangunan struktur keluli sesuai untuk iklim sejuk?

Ya, dengan syarat bingkai itu direka bentuk untuk beban salji khusus tapak dan sampul surat termasuk penebat yang mencukupi. Reka bentuk iklim sejuk biasanya menggunakan purlin yang lebih berat dan jarak purlin yang lebih rapat untuk mengendalikan pengumpulan salji bumbung yang lebih tinggi.

Apakah perbezaan antara anggota keluli tergelek panas dan sejuk?

Bahagian canai panas dihasilkan pada suhu tinggi kepada bentuk I atau bentuk H yang lebih tebal dan digunakan untuk tiang utama dan kasau, manakala bahagian yang terbentuk sejuk digulung daripada kepingan keluli yang lebih nipis pada suhu bilik ke dalam bentuk C atau bentuk Z dan digunakan untuk anggota sekunder yang lebih ringan seperti purlins dan girts.

Adakah bangunan struktur keluli memerlukan kalis api?

Keluli yang tidak dilindungi kehilangan kekuatan dengan cepat pada suhu tinggi, jadi bangunan dengan tingkat atas yang diduduki, storan padat, atau keperluan penarafan kebakaran tertentu biasanya menambahkan lapisan intumescent atau papan berkadar api kepada ahli utama, manakala bangunan simpanan satu tingkat yang ringkas selalunya tidak memerlukan kalis api tambahan.

Berapakah keadaan tanah tapak mempengaruhi kos asas?

Keadaan tanah boleh mengubah kos asas dengan ketara. Tapak dengan tanah yang kukuh dan bersaliran baik selalunya hanya memerlukan tapak pad yang ringkas, manakala tapak dengan tanah liat lembut, meja air yang tinggi atau bahan isian mungkin memerlukan pembaikan cerucuk atau tanah, yang boleh menambah bahagian yang besar kepada jumlah kos projek.

Apakah padang bumbung yang biasa untuk bangunan struktur keluli?

Kebanyakan bangunan struktur keluli bingkai portal menggunakan padang bumbung antara 5 darjah dan 10 darjah , yang mengimbangi saliran air hujan yang berkesan terhadap meminimumkan isipadu bangunan dalaman dan luas permukaan pelapisan.

Bagaimanakah rangka keluli dilindungi daripada sambaran petir?

Oleh kerana rangka keluli adalah elektrik berterusan dan terikat pada asas melalui bolt penambat, ia boleh berfungsi sebagai laluan semula jadi yang berkesan ke tanah apabila disambungkan kepada sistem pembumian yang direka bentuk dengan betul, mengurangkan risiko kerosakan setempat berbanding dengan bangunan yang tidak mempunyai bingkai konduktif berterusan.

Bolehkah bangunan struktur keluli sedia ada dipindahkan?

Dalam kebanyakan kes ya, memandangkan sambungan berbolted boleh dibuat asal dan ahli diangkut ke tapak baharu, dengan syarat ahli asal tidak dipotong, digerudi atau diubah suai dengan cara yang menjejaskan kapasiti strukturnya, dan dengan syarat beban reka bentuk tapak baharu tidak melebihi apa yang direka bentuk untuk dibawa oleh bingkai sedia ada.

Apakah tempoh waranti biasa yang ditawarkan pada rangka bangunan struktur keluli?

Syarat waranti berbeza-beza mengikut pembekal dan mengikut komponen, dengan jaminan rangka keluli struktur biasanya berasingan daripada waranti kedap cuaca pelapisan dan waranti salutan, jadi pembeli harus meminta setiap tempoh waranti secara bertulis daripada menganggap waranti selimut tunggal meliputi keseluruhan bangunan.

Language

+86-511-84522866

Berita Industri
